Linsenschwimmer – TYP 6

Produktinformation

Durchmesser | D: von 9 mm bis 1200 mm
Höhe | H: bitte angeben
Materialstärke | t: von 0,2 mm bis 4,0 mm

Werkstoff: beliebiges Metall

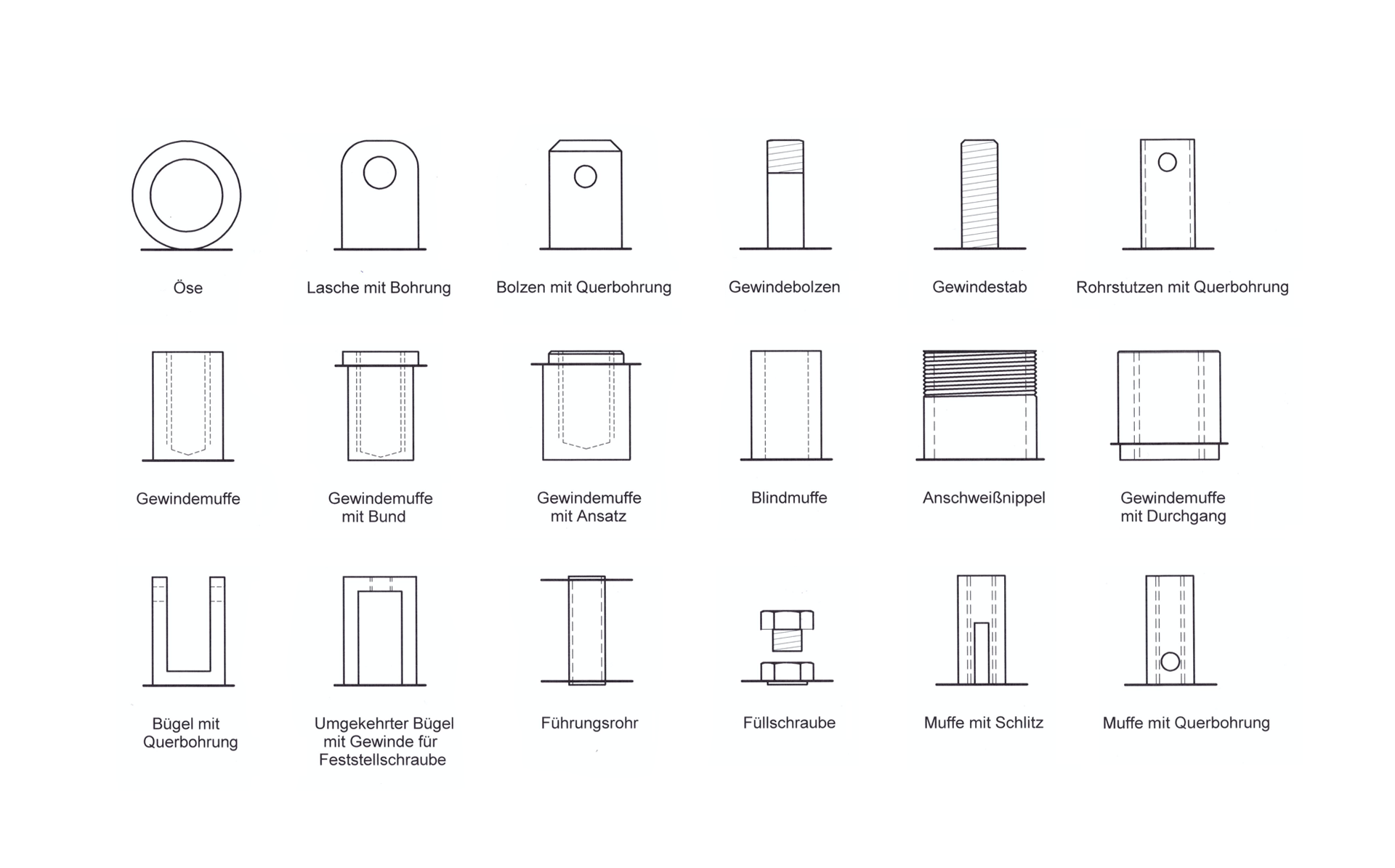

Aufhängung: beliebig (Beispiele siehe Anhang)

Innendurchmesser Rohr | DIR: bitte angeben
Außendurchmesser Rohr | DAR: bitte angeben
Rohrlänge | HR: bitte angeben

Höhe Magnetmitte | HMM: bitte angeben
Nordpol | N: bitte Polarisierung angeben
Südpol | S: bitte Polarisierung angeben

Technische Zeichnungen

Fertigung:
Wir fertigen bereits ab einem Stück bis hin zur Großserie.

Wir verarbeiten ausschließlich Metalle wie unter anderem:
Aluminium
Chrom-Nickelstähle (1.4016, 1.4301, 1.4306, 1.4307, 1.4401, 1.4404, 1.4435, 1.4439, 1.4462, 1.4539, 1.4541, 1.4571, 1.4828 u.s.w.)
Kupfer
Messing
Nickelbasiswerkstoffe (Alloy 625, Alloy 825, B2, B3, C2, C4, C22, C276, Monel 400 u.s.w.)
Tantal
Titan (Gr.1, Gr.2, Gr.4)
Materialstärken:
Tiefziehteile und Schwimmer von 0,2 mm bis 4,0 mm
Laserzuschnitte von 0,2 mm bis 25 mm.

Anbauteile:
Jeder Schwimmer kann mit jedem Anbauteil (Aufhängung, Füllschraube, Führungsrohr, Magnetsystem u.s.w.) gebaut werden.

Prüfung:
Druckprüfung auf Wunsch bis 400 bar möglich.
Röntgenprüfung auf Wunsch möglich.
Alle Schwimmer werden zu 100 % auf Dichtheit geprüft.
